硬质合金混合料的制备流程

发布时间:

2021-12-01

作者:

来源:

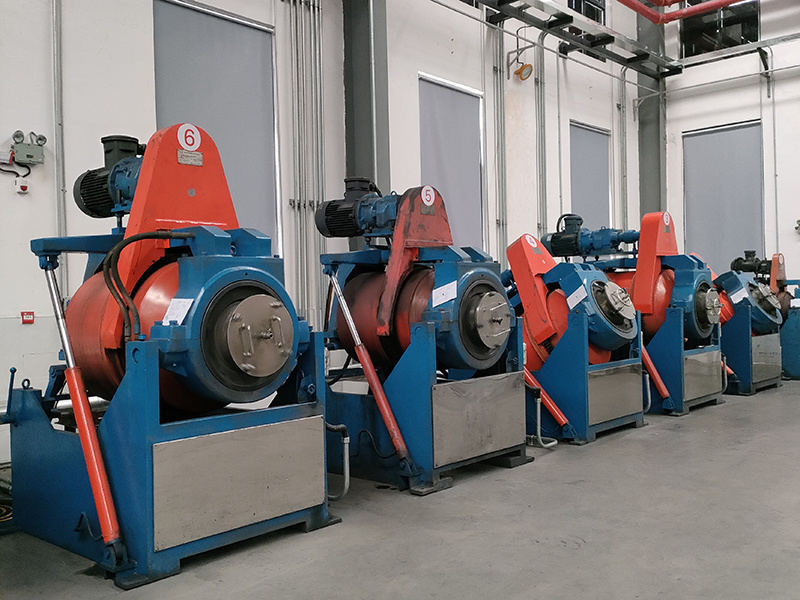

　　硬质合金混合料的制备是将碳化钨粉、钴粉等原料通过湿磨、过滤、沉淀、干燥、过筛和鉴定后制取压制所需要的粉末。湿磨是调整粉末粒度从而达到控制最终合金金粒度的重要工序。湿磨中对研磨介质有一定的要求，不能与原料发生反应，表面张力肖，勿使粉末聚团，杂质低、沸点低、100度内挥发，价格低廉且容易回收，目前主要采用酒精作为研磨介质。主要研磨装备有各式球磨机、干燥器和过筛机。影响湿磨的效率有球磨桶的转速、填充系数、球的大小、球料比、球磨时间等。干燥的实质干燥的实质就是使湿磨介质(如酒精)从料浆中蒸发出来并冷凝回收。

　　混合料在正式投产之前，必须对其工艺性能、化学成分、标准试样品的物理性能、组织结构、断面和使用性能进行一次全面的质量检验，并与国家标准或企业内控标准相对照，判定其是否合格。合格方可放行，对不合格必须查明原因，对症处理。

　　1. 混合料的工艺性能

　　工艺性能主要是指料的粒度及其组成，流动性、稳定性及松装密度等。随机取样50-200g进行筛分析、流量计、显微镜等测定，按照国标或企业内控制标准执行。

　　2. 混合料的化学成分

　　混合料的化学成分一般都会合格，若出问题，就是氧含量，所以料的存放时间、介质含量、干燥是否彻底，甚至天气等都必须严格按规定执行。

　　3. 合金的物理机械性能

　　这里是指标准试样的比重、硬度、抗弯强度、矫顽磁力、磁饱和等。它们必须符合相对应的国家标准或企业内控标准。

　　4. 合金的金相组织

　　主要是指合金的孔隙度、非化合碳和η相，WC平均晶粒度及其组成，钴层厚度等，它们必须符合国家标准或企业内控标准。

　　5. 合金的断面检查

　　合金的断面检查通常是在20-40倍的放大镜下进行。可以定性评定出合金的脏化(孔洞)、过烧、欠烧、渗C、脱C、混料、未压好等缺陷，甚至可找到断裂源。它虽没有国家标准，只有企业内控标准，却对企业生产起着十分重要的指导作用。

硬质合金球齿用途

无

相关新闻

硬质合金螺纹钻头的优势有哪些？

硬质合金螺纹钻头凭借材质特性与结构设计的结合，在钻孔效率、耐用性及适用场景上展现出显著优势，尤其适配高硬度材料加工和工业级高强度作业需求，具体优势可从以下 6 个核心维度展开：一、材质硬、耐磨性极强，使用寿命长硬质合金（主要成分为碳化钨 + 钴等金属）的常温硬度可达HRA89-93（远高于高速钢的 HRA60-65），且高温稳定性优异 —— 即使在钻孔时因摩擦产生 300-500℃高温，硬度仍能保持稳定，不易因磨损、崩刃缩短寿命。对比传统高速钢钻头：在加工花岗岩、混凝土、高碳钢（如 45# 钢淬火件）等硬材质时，硬质合金螺纹钻头的使用寿命可提升3-10 倍，减少频繁换刀的停机时间，降低工具更换成本。二、钻孔精度高，适配精密加工需求结构设计保障同心度：硬质合金螺纹钻头的螺纹接口（如 R 型、T 型）与钻杆的配合间隙极小（通常≤0.02mm），钻孔时钻头摆动幅度小，可控制孔径公差在**±0.05mm**以内，满足机械零件、模具等精密钻孔场景需求；切削刃锋利且稳定：硬质合金切削刃经精密磨削加工，刃口平整度高，钻孔后孔壁粗糙度可达Ra1.6-Ra3.2，无需额外铰孔、抛光，减少后续加工工序。三、排屑与散热效率高，减少卡钻风险螺纹辅助排屑：钻头与钻杆的螺纹连接结构，在旋转钻孔时会形成 “螺旋通道”，配合钻头本身的排屑槽（如直槽、螺旋槽），能快速将岩石碎屑、金属切屑排出孔外，避免碎屑堵塞孔道导致的 “卡钻”“烧刀”；散热性能优异：硬质合金的热导率（约 80-120W/(m・K)）高于高速钢（约 15-30W/(m・K)），且螺纹接口可通过钻杆传导部分热量，若搭配冷却水（湿式钻孔），能进一步降低钻头温度，避免因高温导致的材质软化。四、适配高硬度、复杂材质，场景通用性强硬质合金的硬度与韧性平衡设计，使其能应对多种难加工材料，覆盖工业、矿山、建筑等多领域：工业加工：钻削高碳钢、不锈钢（如 304、316）、铸铁、合金铸件等金属材质；矿山 / 基建：钻凿花岗岩、玄武岩、混凝土（含钢筋）、砂岩等硬岩地层，适配液压台车、高风压钻车等大型设备；特殊场景：部分抗冲击型硬质合金螺纹钻头（添加碳化钛增强韧性），可用于振动较大的野外钻探或重型机械钻孔。五、干湿两用，操作灵活性高多数硬质合金螺纹钻头支持 “干式钻孔” 与 “湿式钻孔” 两种模式：干式钻孔：无需额外加水，适用于砖墙、普通混凝土、软岩等场景，操作便捷（如家装打孔、小型设备维修）；湿式钻孔：配合冷却水或切削液使用，可降低高温对钻头的损耗，同时减少粉尘，适用于高硬度金属、硬岩等长时间连续钻孔场景，进一步延长钻头寿命。六、螺纹连接牢固，抗扭矩能力强连接稳定性高：采用 R 型（如 R28、R32）或 T 型（如 T38、T51）螺纹接口，螺纹牙型为 “梯形” 或 “圆弧型”，接触面积大，装配后不易松动，可承受高达5000-15000N·m的扭矩（根据规格不同）；抗冲击性好：在矿山爆破孔、建筑桩基孔等需要 “高频冲击 + 旋转” 的作业中，硬质合金螺纹钻头不易因冲击导致接口断裂或钻头脱落，保障作业安全性。综上，硬质合金螺纹钻头的核心优势可概括为 “硬、准、快、稳、广”—— 硬度高、精度准、排屑快、连接稳、场景广，因此成为工业级钻孔工具中的核心选择，尤其适合对效率、寿命、精度有高要求的场景。

2025-09-20

如何有效提升工件表面精度？

在硬质合金车削加工中，工件表面精度是核心质量衡量指标，其是否达标受工艺方法与加工因素直接影响，表面精度不达标问题在实际生产中较为常见。以下为针对性优化改善措施：一、减小工件残留面积高度工件已加工表面由刀具主、副切削刃共同切削形成，因刀具几何形状与刀 - 工相对运动特性，部分金属未被完全切除，形成影响表面精度的 “残留面积”。优化刀具参数与切削用量可减小残留面积高度，实施要点如下：优先调整副偏角，其降低残留面积高度效果比减小主偏角更显著；减小主偏角会增大径向切削阻力与径向力，工艺系统刚性不足时易引发振动，反影响精度。机床刚性允许时，适当增大刀尖圆弧半径可减小残留面积高度；但半径超机床刚度范围，会因径向阻力骤增引发振动，导致表面粗糙度值变大。提高切削速度、适当减小进给量，可进一步降低残留面积高度，还能提升加工效率与表面光洁度。二、避免积屑瘤产生低或中等切削速度加工塑性材料时，工件切削层金属易与刀具前刀面摩擦粘连形成 “积屑瘤”，常伴随鳞刺、毛刺，恶化过渡表面质量。积屑瘤呈 “形成 - 脱落 - 再形成 - 再脱落” 循环，脱落部分会粘附工件表面破坏平整度，还会改变刀尖实际工作位置，且无法形成锋利切削刃，易引发振动，导致表面质量与尺寸精度下降。抑制积屑瘤方法如下：依刀具材质调整切削速度：高速钢车刀需降低速度并加注切削油，减少摩擦粘连；硬质合金车刀应提高速度，借高温降低金属粘连性。保证刀刃强度前提下，增大车刀前角，减少切削层金属变形与摩擦；定期打磨刀具前后刀面，降低表面粗糙度值，保持刀刃锋利。三、避免磨损亮斑车削时工件表面出现亮斑、亮点且加工噪声增大，通常意味着刀具严重磨损。磨钝的切削刃无法有效切削金属，反而挤压工件已加工表面形成亮痕，使表面粗糙度值显著变大。此时需及时停机，修磨刀具或更换新刀，避免影响工件质量。四、防止切屑对已加工表面的影响切削过程中，切屑与工件已加工表面刮擦、拉扯，易形成不规则浅划痕，破坏表面精度。可通过两点规避：一是选用正刃倾角车刀，引导切屑向待加工表面流动，避免接触已加工表面；二是结合加工材料特性，采取设计断屑槽、调整切削参数等合适的卷屑、断屑措施，防止切屑过长或形态不规则引发刮擦。

2022-07-05

硬质合金滚刀切削使用要注意这些！

硬质合金滚刀硬度高、抗高温、磨损小，能满足现场加工的质量和效率要求，且可提高切削表面光洁度，稳定切削精度，所以很多企业都很喜欢这种刀具，今天诺诺要和大家聊的就是：硬质合金滚刀切削用量及其它注意事项...

2022-07-05
